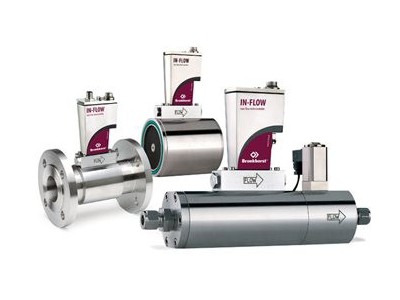

IN-FLOW 'High-Flow'

 用于大流量潔凈氣體的IN-FLOW系列熱式質量流量計配備IP65防護等級的工業型電路板外殼?？梢惑w式集成或分體式安裝控制閥，以測量和控制氣體流量。

• 最小流量：0.4…20 m3n/h
• 最大流量：220…11000 m3n/h



緊湊且富有競爭力的大流量氣體質量流量計

為了測量大流量氣體消耗，客戶一般選擇體積流量計，例如渦街流量計、渦輪流量計或基于差壓測量的儀表。若要讀取質量流量計，所有這些測量原理都需溫度和壓力補償。Bronkhorst F-106 / F-107系列可直接測量高達10英寸/DN250管徑的大流量氣體流量。此外，其數字電路板標配計數器和報警功能，可選DeviceNet™, PROFIBUS DP, PROFINET, Modbus 或 FLOW-BUS通信。

大流量氣體質量流量控制器

IN-FLOW ‘High-Flow’ F-206AI / F-206BI系列是緊湊型質量流量控制器，集成Kv-值可達6.0的常閉控制閥，可測流量高達375 m3n/h N2-當量。對于更大流量，Bronkhorst提供IN-FLOW ‘High-Flow’流量計搭配其他供應商提供的控制閥。

危險區域認證

作為備選，IN-FLOW質量流量計和控制器可用于爆炸性環境。對于歐洲市場，所有 IN-FLOW儀表均可適配適用于ATEX 3類2區。對于北美市場，IN-FLOW儀表可提供 FM Class I Division 2認證。

質量流量計

滿量程與壓力等級

PN 40 bar	PN 100 bar	PN 200 bar	PN 400 bar
F-106AI  |  0.4 … 200 m3n/h	F-116AI  |  0.3 … 200 m3n/h	F-126AI  |  0.3 … 200 m3n/h	F-136AI  |  0.3 … 200 m3n/h
F-106BI  |  1 … 500 m3n/h	F-116BI  |  1 … 375 m3n/h	F-126BI  |  1 … 375 m3n/h	F-136BI  |  1 … 375 m3n/h
F-106CI  |  2 … 1000 m3n/h
F-106DI  |  3.6 … 1800 m3n/h
F-106EI  |  8 … 4000 m3n/h
F-106FI  |  14 … 7000 m3n/h
F-106GI  |  22 … 11000 m3n/h
F-107AI  |  0.4 … 200 m3n/h	F-117AI  |  0.4 … 200 m3n/h
F-107BI  |  1 … 500 m3n/h	F-117BI  |  1 … 500 m3n/h
F-107CI  |  2 … 1000 m3n/h	F-117CI  |  2 … 1000 m3n/h
F-107DI  |  3.6 … 1800 m3n/h	F-117DI  |  3.6 … 1800 m3n/h

質量流量控制器
滿量程與壓力等級

PN 64 bar	PN 100 bar
F-206AI  |  0.3 … 200 m3n/h	F-216AI  |  0.3 … 200 m3n/h
F-206BI  |  1 … 375 m3n/h	F-216BI  |  1 … 375 m3n/h

---

特征

• 高精度（標準1% of FS）
• 堅固的防水外殼 (IP65, 防塵防水)
• 可選：ATEX 2區認證
• 可選：FM認證 Class I, Div. 2 (Groups A, B, C, D; T4)
• 無可動部件
• 模擬或數字通信（RS232或現場總線接口）

---

應用

IN-FLOW系列大流量熱式質量流量計和控制器適用于：

• 食品工業、化學和石化工業、發酵裝置和生物技術中的過程氣體測量和控制
• 氣體消耗量計量測量
• 氫技術
•
